Universell radiokabel til Bilmedie-radioer – 16-pin til løse ledninger

Denne universelle radiokabelen brukes til manuell tilkobling av Bilmedies Android-radioer i biler der det ikke finnes en ferdig plug & play-kabel.

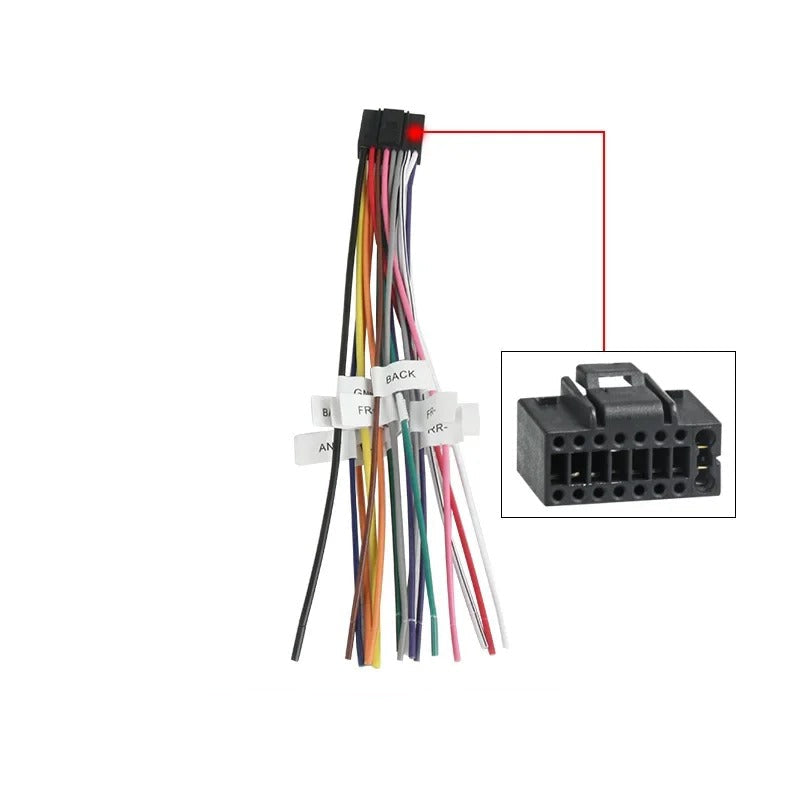

Kabelen har en 16-pin kontakt i den ene enden, som kobles til radioen, og løse ledninger i den andre enden, slik at tilkoblingen kan tilpasses bilens originale ledningsnett.

For manuell installasjon

Kabelen egner seg godt til spesialinstallasjoner, eldre biler, ombygginger eller biler med et ledningsnett der standard ISO- eller Quadlock-adapter ikke passer.

Ledninger og funksjoner

• BATT: Konstant 12V strøm
• ACC: Tenningsstrøm
• GND: Jord / chassisjord
• ILL: Lys / dimmesignal
• BACK: Ryggesignal
• ANT: Antenne / remote-strøm
• KEY1 / KEY2: Rattbetjening
• FL / FR / RL / RR: Høyttalerutganger foran og bak

Kompatibilitet

Kabelen passer til Bilmedies Android-radioer med 16-pin strøm- og høyttalerkontakt.

Viktig før montering

Denne kabelen er ikke plug & play. Den krever manuell tilkobling og korrekt identifisering av bilens ledninger. Vi anbefaler bruk av multimeter og kjennskap til bilens koblingsskjema før installasjon.
